一、设备概述
该设备主要是测试产品在高温、高温高湿及压力的气候环境下的贮存、运输和使用时的性能试验，适用于国防、航天、汽车部件、电子零配件、塑胶、磁铁行业、制药线路板，多层线路板、IC、LCD、磁铁、灯饰、照明制品等产品之密封性能的检测，相关之产品作加速寿命试验，使用于在产品的设计阶段,用于快速暴露产品的缺陷和薄弱环节。测试其制品的耐厌性，气密性。
二、结构:

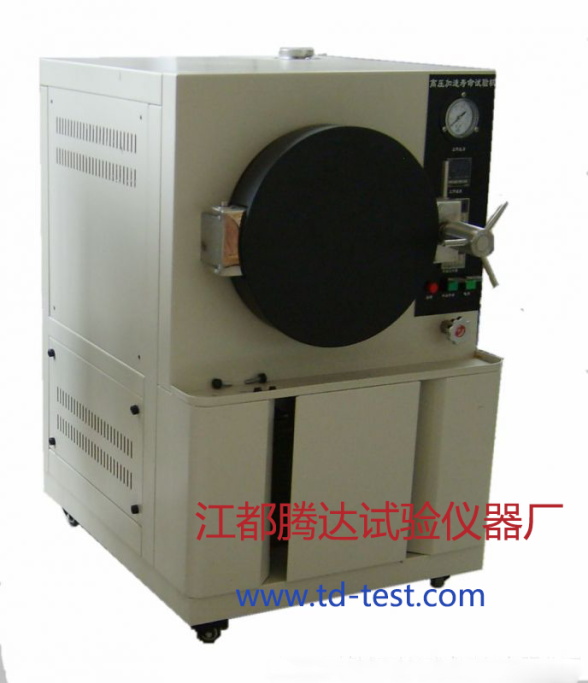

HAST高温高压加速老化测试箱结构形式为立式,试验箱外箱采用SUS304发纹不锈钢板,外箱采用SUS304镜面不锈钢板,温度控制器为日本富士数显控制器,PT100感应器,指针式压力表,内置式储水箱.该设备具有超温、欠相、缺水、压力、加热管空烧等保护装置
三、满足标准:
GB2423-2-1-89\GB2423-3-2-89\GB2423-3-89高温高压高湿老化箱执行与满足标准
1. GB/T10586-1989湿热试验室技术条件；
2. GB2423.3-93（IEC68-2-3）恒定湿热试验；
3. MIL-STD810D方法502.2；
4. GJB150.9-8温湿试验；
5. GB2423.34-86、MIL-STD883C方法1004.2温湿度、高压组合循环试验
四、技术参数
●型号: PCT-35 ,●内箱尺寸（mm）Φ350×D1000
●外箱尺寸（mm）: W560×H450×D1120 ,
●温度范围:100℃～132℃,100℃～132℃,100℃～132℃
●湿度范围:100％RH饱和蒸气, 100％RH饱和蒸气,100％RH饱和蒸气
●压力范围:环境大气压+0～4kg/cm2 ,环境大气压+0～4kg/cm2 ,环境大气压+0～4kg/cm2
●循环方式:水蒸气自然对流循环,水蒸气自然对流循环,水蒸气自然对流循环
●内箱材质:不锈钢板材质# SUS304
●外箱材质:冷板烤漆 时间范围:0～999 Hr加压时间:0.00 Kg～2.00 Kg/cm2约45分钟
●产品相关关键字：PCT-45高压加速老化试验机,PCT高温高压试验机,PCT试验机
高温高压蒸煮仪,蒸煮老化试验箱主要参数:
●型号:PCT-35
●温度范围:RT+10~130℃
●温度波动度:±0.5℃
●温度均匀度:±1℃
●湿度范围:100％RH
●试验时间:0~999h(可调)
●压力范围:0~3kg/cm2
●试验方法:蒸\煮两种方法
特殊要求也可根据客户要求订做
五、控制系统:
●采用日本进口微电脑控制饱和蒸气温度
●微电脑P.I.D自动演算控制饱和蒸气温度
●自动水位控制器,水位不足时提供警示
●德国专利超小型耐高温无油式真空泵
●采用指针显示正负压表
●时间控制器采LED显示器,max999Hr
●全自动过程控制,操作简单
六、高温高压蒸煮仪机械结构:
●圆型内箱,不锈钢圆型试验内箱结构,符合工业安全容器标准,可防止试验中结露滴水设计
●自动门禁,圆型门自动温度与压力检知安全门禁锁定控制,专利安全门把设计,箱内有大于常压时测试们会被反压保护.
●专利型packing,箱内压力愈大时,packing会有反压会使其与箱体更紧密结合,与传统挤压式完全不同,可延长packing寿命.
●圆幅内衬,不锈钢圆幅型内衬设计,可避免蒸气潜热直接冲击试品.
●精密设计,气密性良好,耗水量少,每次加水可连续200h
●实验开始前之真空动作可将原来箱内之空气抽出并吸入过滤蕊过滤之新空气(partical<1 micorn).以确保箱内之纯净度
●临界点LIMIT方式自动安全保护,异常原因与故障指示灯显示
 |
|
|
|
 |
